Diseñá PCBs con ESP32 SMD
a nivel industrial

El siguiente paso natural después de PCB Esencial. Diseñá, pedí ensamblado a China y recibí en tus manos tu placa profesional con montaje superficial, usando la misma metodología que aplicamos en +700 diseños industriales.

RESERVÁ TU CUPO — 50% OFF →
Certificado TR3BOL Emmanuel Jordán — CID certificado IPC Tu placa PCBA desde China Foro 24/7

La filosofía de este curso: diseño profesional real

PCBA: fabricación ensamblada de fábrica. Adiós a los módulos comerciales y a las fabricaciones caseras. Diseñá para escalar, optimizá tiempos y estandarizá tus procesos con metodología clara.

PCB Esencial ✓
→
PCB Avanzado
→
Diseñador profesional

Este programa es para VOS si...

01
Querés usar el ESP32 SMD en tus diseños pero te da miedo dar el salto del módulo al chip real.
02
Sabés diseñar en THT pero no dominás el montaje superficial y sentís que te estás quedando atrás.
03
Necesitás aprender a diseñar fuentes de alimentación robustas, filtros y circuitos de potencia que funcionen en la industria.
04
Querés integrar comunicaciones como RS232, LoRa, GPS e interfaces industriales 4-20 mA de forma profesional.
05
Querés pedir tus placas PCBA ensambladas desde China sin riesgos.
06
Querés aprender una metodología modular potenciada con IA que te permita diseñar más rápido y sin errores.
RESERVÁ TU CUPO — 50% OFF →
PROYECTO CENTRAL DEL CURSO

Lo que vas a diseñar y fabricar

Una placa profesional completa con ESP32 SMD — el mismo enfoque que usamos en nuestros proyectos industriales.

ESP32-WROOM-32E + CH340

Módulo ESP32 SMD con cristal, antena y flash integrados. Programación por USB con CH340. Circuito funcional completo con enable, boot, buzzer y más.

Convertidores Lógicos de Tensión embebidos

Interfaz segura y transparente 3.3V/5V para tus comunicaciones y sensores.

RS232 embebido

Comunicación robusta de larga distancia entre sistemas. Casos reales: agro, frigoríficos y más.

Alimentación robusta

Entrada 5Vcc, filtro y regulación adecuada, conexión estrella, separación de planos según IPC. Cuándo usar step UP y Down, embebidas.

Display TFT (SPI) + Buzzer

Conector 9 pines para display TFT SPI, compatible con pantallas táctiles.

One-Wire, I2C, E/S protegidas

Conectores múltiples para DS18B20, LCD, sensores I2C, salidas y entradas protegidas.

Fabricación PCBA en JLCPCB

Gerbers, BOM y CPL. Check list completo antes de fabricar. Paso a paso para pedir tus PCBA a JLCPCB.

Resultado: una placa industrial PCBA completa funcionando en tus manos

Diseñada por vos, fabricada profesionalmente, con nivel de producto real y criterio IPC.

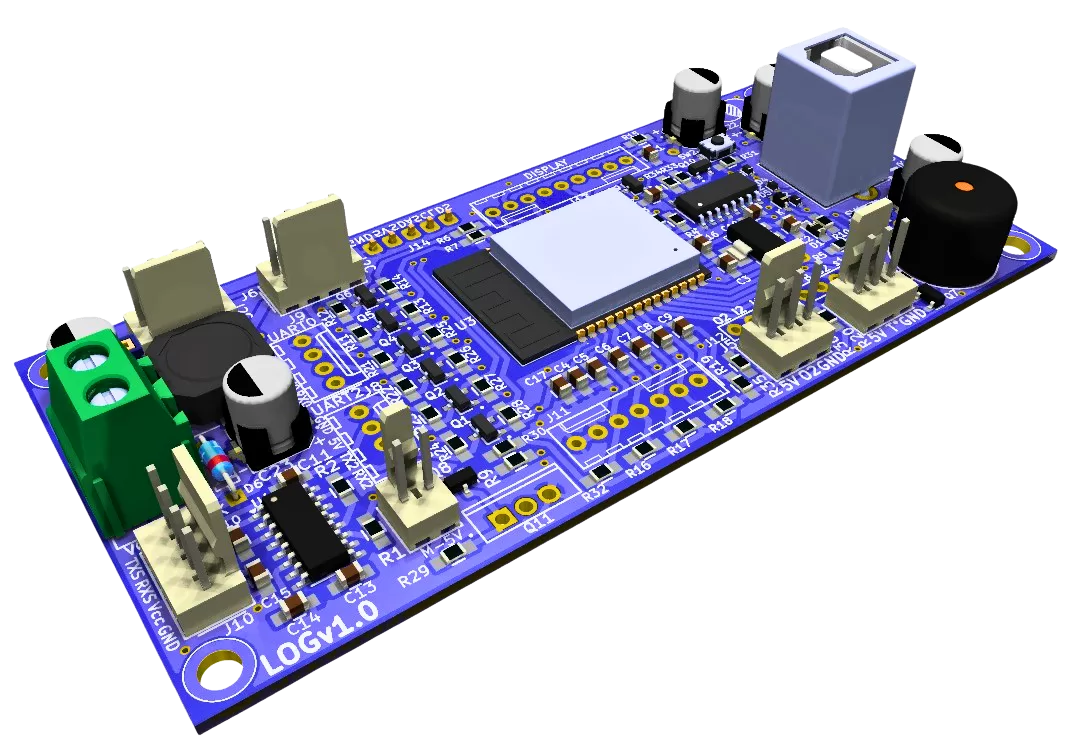

PCB ESP32 SMD - Render 3D

Render 3D de la placa que vas a diseñar, fabricar y tener funcionando en tus manos.

TEMARIO COMPLETO

Temario de PCB Avanzado

Un recorrido paso a paso con criterio IPC para que diseñes tu placa profesional.

Programa Avanzado De THT a SMD Normas IPC ESP32 real PCBA
Módulo 0 — Mentalidad
El punto de partida real. Ciclo de confianza en el diseño. Por qué postergar es fracasar. Los 7 Por Qués aplicados al hardware. La pirámide del conocimiento técnico. Cómo monetizar lo que sabés diseñar.
Módulo 1 — Introducción al diseño avanzado con SMD
Clases de desempeño y reproducibilidad IPC. DFM. Diferencias THT vs SMD. Selección de componentes SMD. Introducción al Método del Rompecabezas. Flujo de trabajo en KiCad para SMD.
Módulo 2 — Librerías SMD y footprints personalizados
Creación de símbolos y footprints SMD en KiCad. LIB_TR3BOL_AVANZADO. Validación con datasheets y modelos 3D. Encapsulados: 0402, 0603, 0805, SOT-23, SOIC.
Módulo 3 — Esquemático de partida con ESP32 SMD
ESP32-WROOM-32E-N8. Chip bare vs módulo WROOM. Circuito mínimo funcional. CH340 USB. RS232 embebido. Conversores lógicos 3.3V/5V. 1-Wire, I2C, Display TFT SPI, Buzzer con jumper. Entradas protegidas. Esquemático industrial.
Módulo 4 — Alimentación profesional para ESP32 SMD
Entrada 5Vcc. Filtro π: cálculo y ubicación. Regulador 3.3V. Conexión a estrella. Separación de planos. Buenas prácticas IPC. Intro a Step Up / Step Down. Errores típicos.
Módulo 5 — Layout profesional, reglas de diseño y buenas prácticas IPC
Dimensionamiento de pistas. Tipos de vías. Radio de aspecto. Tabla Spacing IPC-2221. Plano de masa. Alivio térmico. Separación de circuitos. Puntos de testeo. Reglas DRC/DFM. Checklist.
Módulo 6 — Generación de archivos y pedido PCBA a China
Selección de componentes en librería JLCPCB. JLCPCB Part # en cada símbolo. Tipos de ensamble. Checklist. Gerbers, BOM, CPL. Pedido en JLCPCB paso a paso. Panelizado. Tiempos y costos.
Módulo 7 — Recepción, ensamble final y validación
Qué viene de China y qué queda por hacer. Cómo equipar tu laboratorio. Soldadura manual. Testeo en 3 pasos: alimentación, comunicación, periféricos. Multímetro y osciloscopio. Diagnóstico de fallas.
— BONUS INCLUIDOS —
Bonus 1 — Método del Rompecabezas + Automatización con IA INCLUIDO
Metodología exclusiva de diseño modular. Librería de bloques probados. Ejemplo práctico: 4 relés con PCF8574 + snubber + conexión estrella. IA para tareas tediosas en PCB: reordenamiento automático de símbolos, iteración de prompts, criterio para crear tus propios scripts. Actualizaciones incluidas.
Bonus 2 — LIB_TR3BOL_AVANZADO INCLUIDO
Librería extensa personalizada con símbolos y footprints del curso. Lista para descargar y usar desde el primer módulo.
Bonus 3 — Acceso a la Comunidad TR3BOL INCLUIDO
Con tu curso, accedés a los dos espacios exclusivos de la Comunidad TR3BOL:
📚 Biblioteca Viva TR3BOLAB
Repositorio en crecimiento de contenido técnico editado y organizado por tema. Buenas prácticas, decisiones de diseño, errores reales. Para consultar cuando el problema aparece, mientras diseñás.
🎙️ Masterclass en vivo TR3BOLAB
Encuentros mensuales en vivo — segundo sábado de cada mes, 11:30 hs (Argentina). Temas técnicos reales, casos industriales y Q&A en vivo. Las grabaciones se editan y pasan a la Biblioteca Viva.
RESULTADOS REALES

Lo que logran nuestros alumnos

No es teoría. Son personas reales que aplicaron la metodología y hoy diseñan y fabrican PCBs profesionales.

Germán Uribe
Alumno del Curso PCB Esencial
Diseñó y fabricó su primera PCB profesional en JLCPCB para proyectos de agricultura inteligente.
Guillermo Vasques
Alumno del Curso PCB Esencial
Implementó un sistema IoT con energía solar y riego inteligente en una escuela de Mendoza.
Sebastian Grossi
Alumno del Curso PCB Esencial
En un mes y medio, de PCB artesanal a industrial, aplicado a Motor Homes.
CONOCÉ A TU INSTRUCTOR

Conocé a tu Instructor

Joan Emmanuel Jordán

INGENIERO EN MECATRÓNICA · FUNDADOR & CTO DE TR3BOL ARGENTINA

Certificado IPC CID Diseño de PCB bajo normas internacionales IPC
+10
Años de experiencia
+700
Desarrollos
+90
Proyectos industriales
80+
Alumnos formados
"El diseño de PCB no es solo conectar componentes en un software. Es crear soluciones de valor que funcionen, sean eficientes y escalables."
Joan Emmanuel Jordán — TR3BOL Argentina
OPINIONES REALES

Opiniones REALES sobre TR3BOL Argentina

INVERSIÓN

Acceso al Curso de Diseño de PCB Avanzado

Elegí el plan que mejor se adapte a tus objetivos. Acceso de por vida.

Plan BASIC

Curso completo (8 módulos) + proyecto central ESP32 SMD + fabricación PCBA + Bonus 1 y 2.

USD 297 USD 149

Acceso de por vida · Pre-lanzamiento 50% OFF

✓ 8 módulos paso a paso (ESP32-WROOM-32E SMD)
✓ Alimentación profesional con filtro π
✓ RS232, conversores, I2C, 1-Wire, SPI
✓ Layout con criterio IPC (DFM/DRC)
✓ Fabricación PCBA ensamblada en China
✓ Optimización con IA (scripts incluidos)
✓ BONUS: Método del Rompecabezas + IA
✓ BONUS: LIB_TR3BOL_AVANZADO
✓ Foro privado 24/7
✓ Certificado TR3BOL
RESERVÁ TU CUPO — PLAN BASIC →
RECOMENDADO

Plan STRATEGIC

Todo lo del Plan BASIC + 2 bloques industriales a elección entre A (24V Step Down), B (4-20mA) y C (Relés/TRIACs). Otros bloques avanzados como LoRa, GPS y puente H serán adicionales.

USD 447 USD 224

Acceso de por vida · Pre-lanzamiento ~50% OFF

✓ Todo lo incluido en el Plan BASIC
✓ + 2 bloques a elección entre A, B y C
✓ Bloque A: Step Down 24Vcc (individual USD 97)
✓ Bloque B: 4-20 mA industrial (individual USD 97)
✓ Bloque C: Relés y TRIACs I2C (individual USD 97)
✓ Ahorrás frente a compra individual
RESERVÁ TU CUPO — PLAN STRATEGIC →

Pre-lanzamiento exclusivo para alumnos del Esencial

Precio de pre-lanzamiento válido hasta el jueves 30 de abril a las 23:59 hs. Después de esa fecha el precio pasa a su valor regular.

--:--:--:--

DÍAS : HORAS : MINUTOS : SEGUNDOS

Pago por PayPal, Mercado Pago o transferencia bancaria
Reservá tu cupo por WhatsApp y te enviamos los datos de pago · ARS o USD
